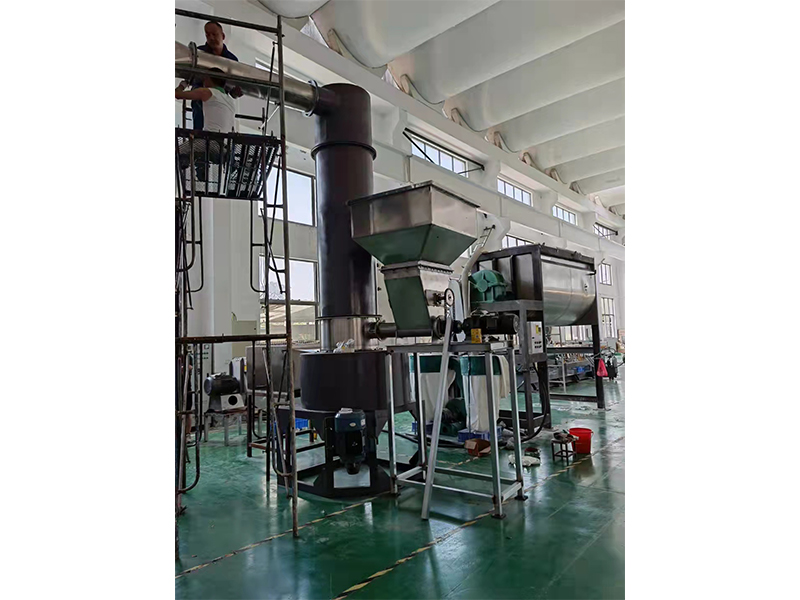

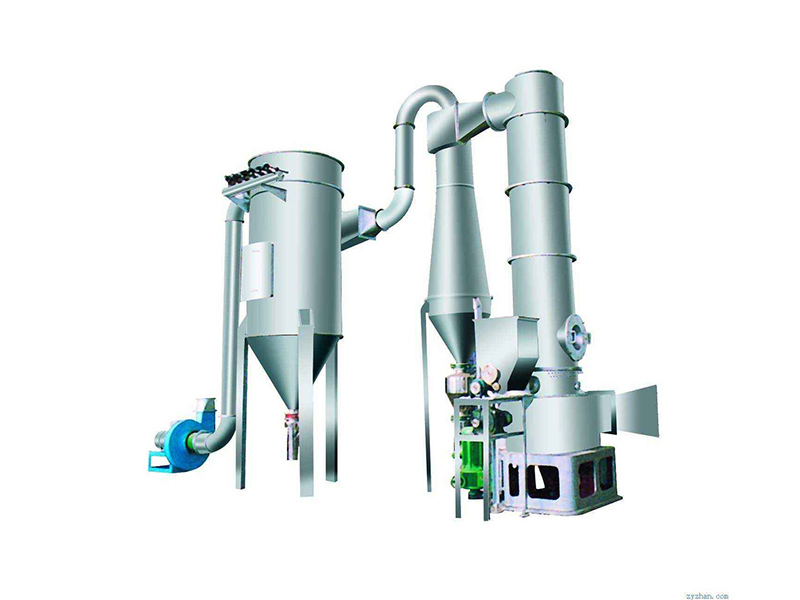

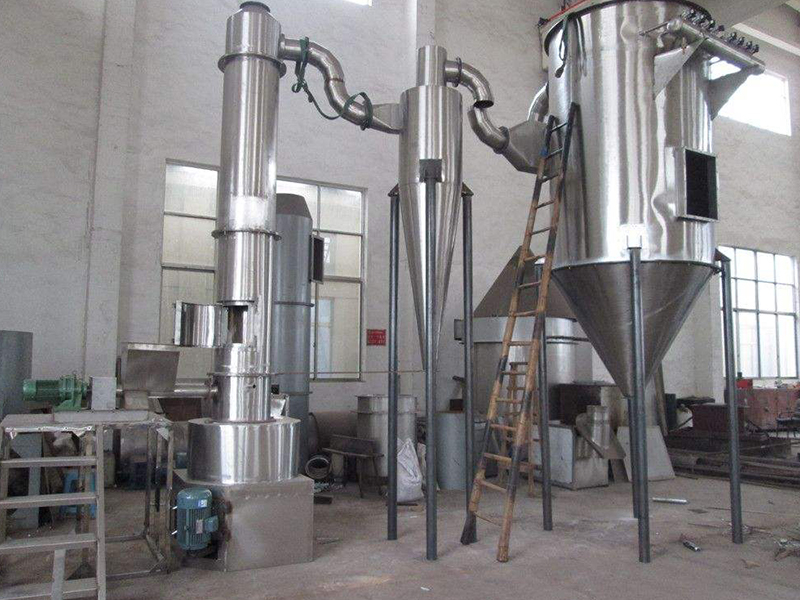

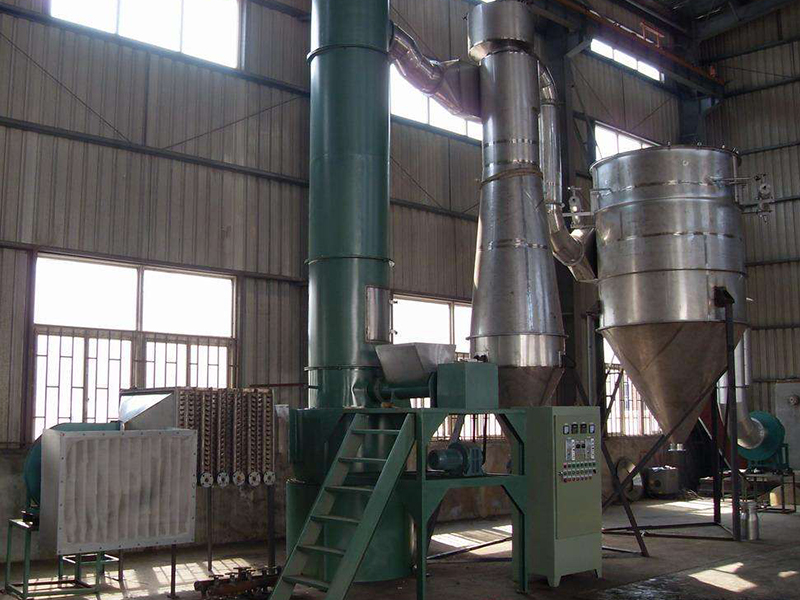

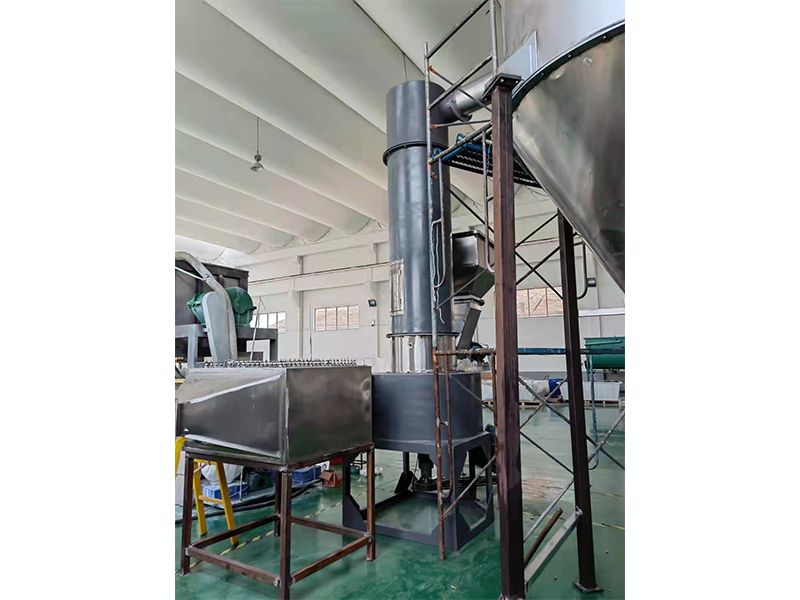

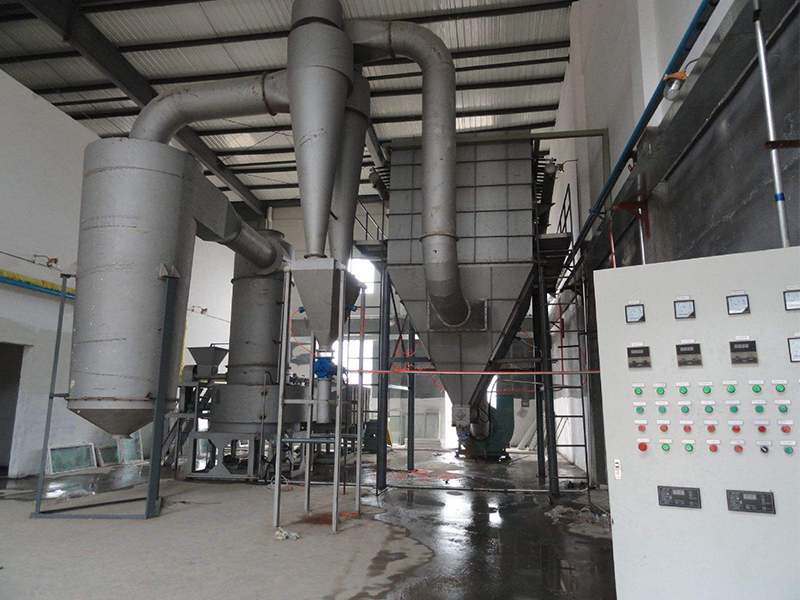

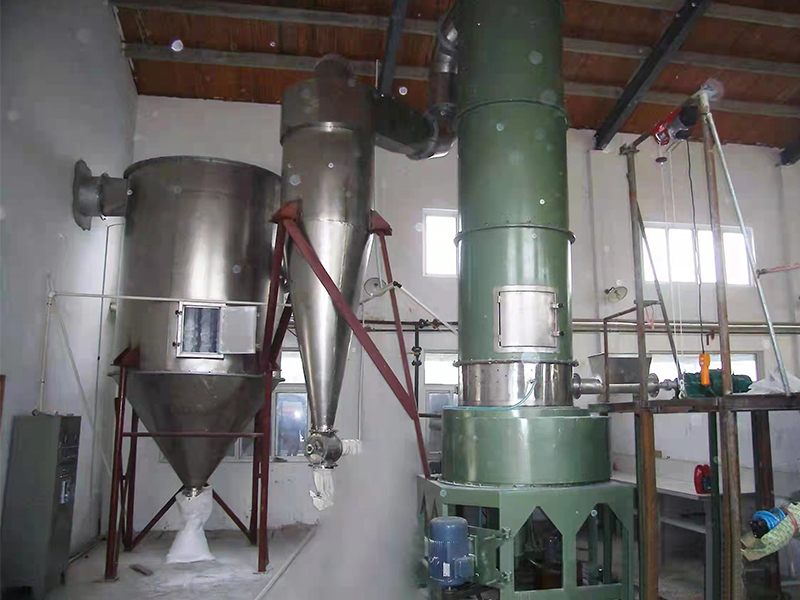

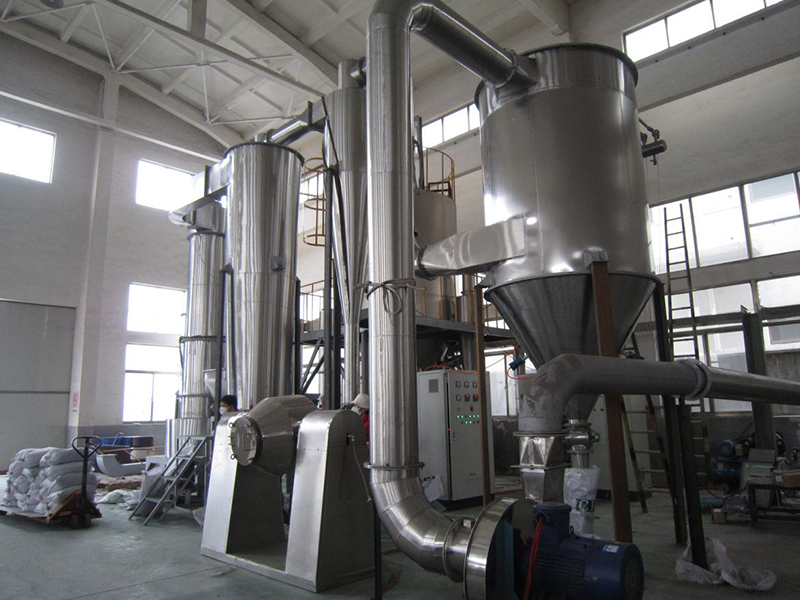

电池材料闪蒸干燥机

工作原理:  经换热器加热后的洁净空气被鼓入进风口,以适宜的速度旋入干燥室底部的环隙,然后按切线方向进入干燥室,并呈螺旋状上升;同时,物料则由可无级调速的加料器定量加入塔内。在干燥塔内,物料与热空气进行充分质热变换,被干燥的粉状物料随同热风一起输送至分..

全国统一销售热线:

137-7502-7818(总经理/高级工程师)

60s急速应答 24h定制方案 10年品质保障

详细介绍

工作原理:

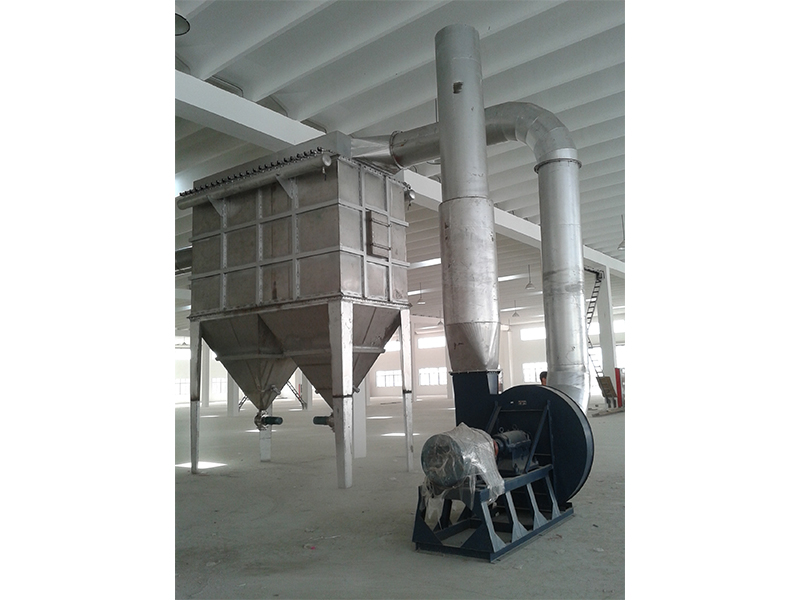

  经换热器加热后的洁净空气被鼓入进风口,以适宜的速度旋入干燥室底部的环隙,然后按切线方向进入干燥室,并呈螺旋状上升;同时,物料则由可无级调速的加料器定量加入塔内。在干燥塔内,物料与热空气进行充分质热变换,被干燥的粉状物料随同热风一起输送至分离器,其中成品收集包装,而尾气则进一步经除尘装置处理后排空。

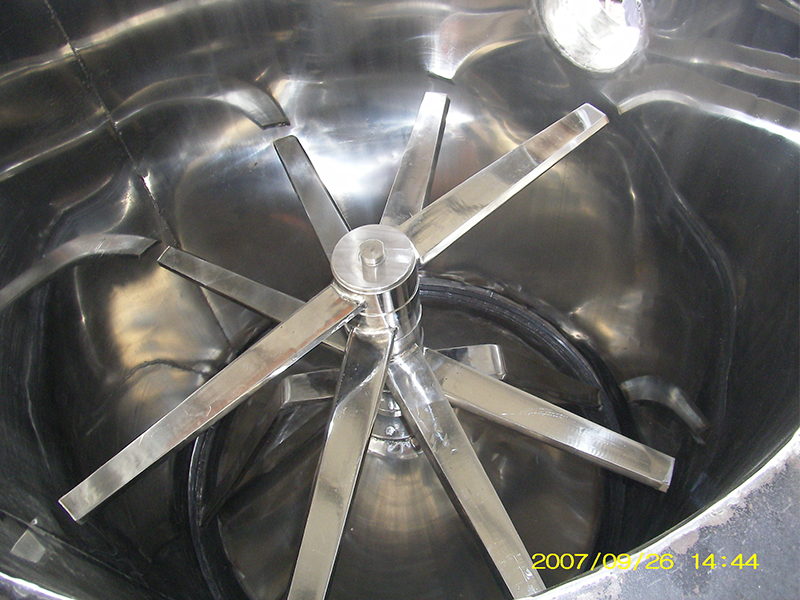

  在干燥塔底部装有蜗壳式空气分配器和搅拌器,搅拌器的转速通过调节外部电机的转速进行无级调速。搅拌器有两个作用:它可以带动从分配室进入干燥室的热空气产生高速旋转的气流,进而形成稳定的流化床层,避免了由于局部粘堵而产生的喷动窜涌等不稳定流态化;其次,由于搅拌器上的多组刀片高速旋转,对大块物料不断粉碎,使外干内湿的颗粒不断包裹、剥离、搓碎,表面不断更新,增大了换热面积,从而强化了质、热交换,提高了干燥速率。另外,搅拌器上的刀片与干燥塔器壁间隙极小,及时清理掉粘结在壁上的物料,以防止物料长期停留而变性。为确保物料不变性分解,塔壁内设有冷却夹套,对于热敏性物科保证质量。蜗壳式的空气分布器,使切向进入的热空气均匀的通过底部环隙呈螺旋形上升,合理的环隙风速保证了物料良好的流化干燥。
  在干燥塔中部,无级调速的定量加料器不断把物料加入。同时,物料被底部的搅拌器粉碎后又被高速旋转的热风吹起,在干燥室形成了一种相对稳定的流化层。物料与热空气之间进行着迅速而充分的热量和水份交换,大部分的水份蒸发在这一过程中完成。含水率高,比表面小的物料粒子由于其重力大于浮力,在干燥室中沉降,在下沉过程中不断干燥,运动到底部时经刀片的破碎和高速气流的冲击,得到进一步粉碎和干燥,此时其重力小于浮力,粒子开始上升运动。
  在干燥室上部,设有环状的挡板,即分级器。物料随旋转气流夹带上升,由于受离心力作用,大块的,未达到水份要求的(即比重较大)物料受离心力作用,其旋转半径增大,当其旋转半径大于分级器的半径时,被挡在干燥室内进一步干燥粉碎,直至满足要求方才溢出。较细的粉碎体在干燥室中部干燥后随气流夹带上升,由于其粒径较小且达到水份要求(即比重较小),离心力相对较小,其旋转半径小于分级器半径,然后就随气流排出,送至收集装置。

干燥机特点:
  1、干燥室底部设置内锥体结构,使干燥器气体流通截面积自下而上不断交大,底部气速相对较大,上部气 >速相对较小,从而保证了下部的大颗粒处于流化状态的同时,上部的小颗粒也处于流化状态。内锥体结构还缩短了搅拌轴悬臂部分的长度,从而增加了运转的可靠性。另外,这一结构可以有效防止轴承在高温区工作的恶劣状态,从而延长了轴承的使用寿命。
  2、搅拌齿上设置刮板。物料在被搅抖齿旋转粉碎的同时,又被抛向器壁,粘在壁面上,如果不及时将粘在 器壁上的物料刮下,则会出现严重“结疤“现象,导致不能正常操作。搅拌齿上安装刮板,可以保证在物料与器壁粘结牢固前,将其剥落。
  3、干燥室顶部设置分级环。其作用主要是将颗粒较大、还没有干燥的物料分离挡下,继续进行干燥,从而 保证满足产品粒度分布窄、湿含量均匀一致的要求。
  4、锥底热风入口处设置冷却夹套。热风开始与物料接触处,温度很高,一般接近热空气的温度,远远高于 床层中的温度,操作中难免出现少部分物料在环隙附近粘结,停留时间过长,从而导致物料变质,甚至产生熔化,为避免这一现象,增设局部夹套,可以降低该处器壁的温度,使操作得以顺利进行。
